Widoki połączeń

Rodzaje widoków

Na diagramie schematycznym możliwa jest zmiana sposobu wyświetlania połączeń między obiektami. Aby jej dokonać, należy kliknąć na diagramie prawym przyciskiem myszy i rozwinąć menu Widok połączeń. Dostępne są następujące tryby wyświetlania połączeń:

  • pojedynczy - połączenia między węzłami rysowane są jako pojedyncze linie, a ich domyślną etykietą jest sumaryczna ilość połączeń między obiektami. Przedstawiono to poniżej.

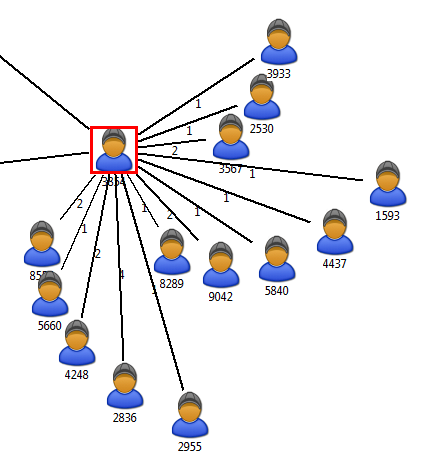

     Połączenia pojedyncze
  • podwójne - połączenia między węzłami rysowane są jako dwie linie ze strzałkami, a ich domyślnymi etykietami jest ilość połączeń między obiektami wykonanych w kierunku, jaki wskazują strzałki. Przedstawiono to poniżej.

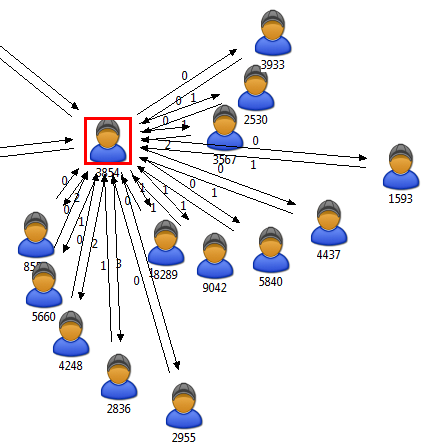

     Połączenia podwójne
  • zmienna grubość - połączenia między węzłami rysowane są jako linie o grubości uzależnionej od sumarycznej ilości połączeń między obiektami, która jest również domyślną etykietą połączenia. Przedstawiono to poniżej. Ponieważ możliwa jest zmiana grubości linii dla każdego połączenia, został stworzony mechanizm przywracający zależność między ilością połączeń a grubością linii. Aby go aktywować, należy kliknąć na diagramie prawym przyciskiem myszy i rozwinąć menu Widok połączeń, a następnie wybrać opcję Resetuj.
     Połączenia o zmiennej grubości

Parametry

Możliwa jest zmiana parametrów wyświetlania połączeń. Aby je zmieniać, należy kliknąć prawym przyciskiem myszy na dane połączenie i wybrać opcję Właściwości. Pojawi się wówczas okno przedstawione poniżej.

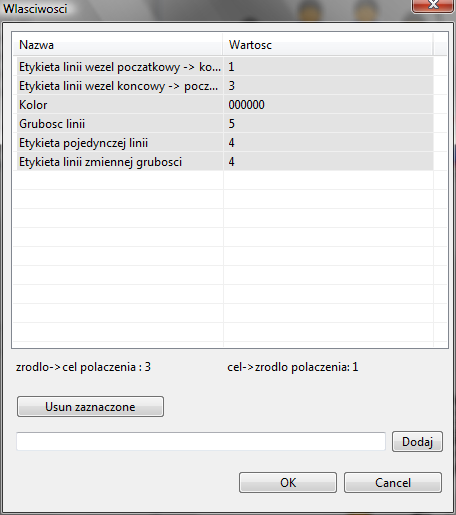

Właściwości połączenia

Można edytować następujący parametry:

  • Etykieta linii węzeł początkowy -> końcowy oraz Etykieta linii węzeł końcowy -> początkowy - edycja etykiet, które są wyświetlane przy aktywnym widoku linii podwójnych (dla odpowiednich linii).
  • Kolor - wybór koloru; dla danego połączenia będzie wyświetlany dany kolor przy aktywnym dowolnym widoku linii.
  • Grubość linii - edycja grubości, z jaką połączenie będzie wyświetlane przy aktywnym widoku linii o zmiennej grubości. Wyżej opisano procedurę przywracania pierwotnej grubości linii.
  • Etykieta pojedynczej linii - edycja etykiety, która jest wyświetlana przy aktywnym widoku linii pojedynczych.
  • Etykieta linii zmiennej grubości - edycja etykiety, która jest wyświetlana przy aktywnym widoku linii zmiennej grubości.
